环氧富锌底漆与其他底漆作用(底漆环氧富锌价格)

环氧富锌底漆属于什么类的漆？

环氧富锌底漆按成分，属于环氧树脂类产品。按功能，属于底漆的一种。

特点：具有优秀的防腐、防绣功能，是重防腐工业、工程常用底漆、使用前底材须作喷砂处理，不适用于底材过薄或轻金属表面。

环氧富锌底漆以环氧树脂为基料，聚酰胺为固化剂，超细锌粉为主要防锈颜料，加入了一定量的铝银浆和氧化铁红，可以增加耐热性能，防止锌盐的产生，环氧富锌底漆施工比无机富锌底漆要方便，当然它的施工温度与其他环氧富锌树脂涂料一样有一定限制。有极好的阴极保护作用，极好的防腐性能,干燥快，附着力强，良好的抗冲击耐磨性，很好的可气割性和可焊接性。同喷砂处理后的钢材附着力极好。主要被用于钢铁表面临时保护防腐，亦可用于船舶、桥梁、海上平台及钢结构防锈底漆。

什么是环氧富锌底漆？

环氧富锌底漆由环氧树脂、超细锌粉、增稠剂、溶剂等组成漆料，采用聚酰胺树脂作为固化剂。

环氧富锌底漆具有很好的阴极保护作用，防锈性能非常优异，附着力极好，耐油耐水性好。

环氧富锌底漆用于不同油漆配套体系中底漆之用，附着力好，具有极优异的防腐性能、防锈性能、耐油性、耐水性能，由于含有锌粉，故具有阴极保护作用。

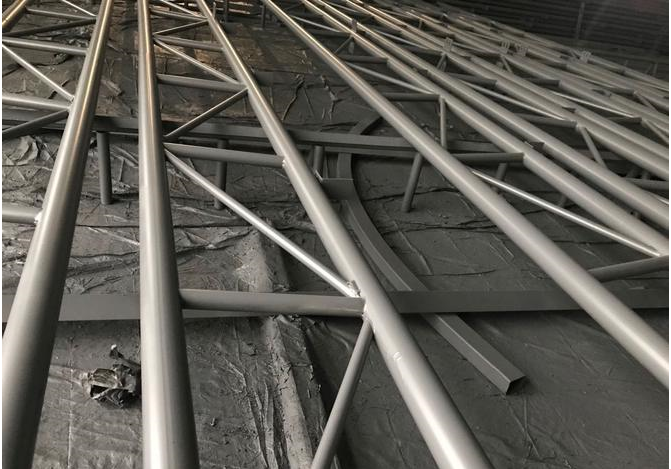

颜色：灰色

光泽：哑光

比重：约2.40kg/L

膜厚及理论涂布率：约320g/㎡

湿膜厚度：约130μm

干膜厚度：约75μm

重量固体份（%）：≥75

干燥时间：23±2℃，表干1h、实干24h、完全固化7d

闪点：A组份（漆料）29℃、B组份（固化剂）22℃

涂装说明：配比（重量）：A:B=10:1

熟化时间：23±2℃0.5h，适用期：23±2℃4h；配备专用X-7环氧涂料稀释剂（添加量详见施工说明）

涂装方式：1、有气喷涂，推荐喷嘴直径：1.7-2.3mm，喷出压力：0.25-0.65MPa

2、无气喷涂，推荐喷嘴直径：0.4-0.5mm，喷出压力：16MPa

涂装间隔：23±2℃24h以上

工具清洗：X-7环氧涂料稀释剂清洗后，溶剂回收。

表面处理：所有待涂表面均应清洁、干燥、无污染，要求达到喷砂除锈Sa2.5级或手工除锈St3级。

建议要求：建议涂装道数及干膜厚度：无气喷涂1道75μm

环境温度：10～35℃；相对湿度：≤80%；基材表面应当高于空气露点温度至少3℃以上；大风、大雨、下雪或有雾情况下不宜施工。

包装规格：A组份30KG；B组份3KG

产品储存：23±2℃12个月。过期应检查后使用，储存在通风阴凉干燥处，防日晒、防雨淋、远离火种。

使用前注意包装容器上的安全警告标识，查阅上海万工环保材料有限公司的材料安全数据手册，产品的运输，贮存，装卸，使用安全措施应切实可靠。本产品应由专业涂装作业人员根据施工说明正确使用。施工应遵循有关的安全和环保法规。

环氧富锌底漆与一般环氧底漆的区别？

环氧富锌底漆与环氧底漆都是工业防腐蚀常用的底漆，二者在应用上还是有很多区别。

环氧富锌底漆：该产品分双组分包装，漆料组分由环氧树脂、锌粉及其它防锈颜料、助剂等经研磨，并加有机溶剂调制而成。另一组分为胺类固化剂。防腐蚀性能优异、机械性能好、附着力强、具有导电性和阴极保护作用，也可作为防锈底漆使用。广泛用于冶金、集装箱、船舶、车辆制造、钢板预处理抛丸流水线工段，同时也适用于其它行业钢结构防锈使用，是理想的金属预处理用漆和防锈保养底漆。 而环氧富锌底漆由环氧树脂、聚酰胺树脂、超细锌粉、溶剂、助剂等组成的双组份涂料，具有阴极保护和屏蔽作用，防锈性能优异，常温干燥，附着力强，耐油、耐水-眭好，能与多种防腐涂料配套使用。 适用范围： 适用于海洋工程、船舶、油罐，煤气柜、罐管道、桥梁、铁塔、石油管道等设施，钢结构表面重防腐涂装的底漆。环氧富锌底漆：防腐性能优异，附著力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。

环氧底漆：主要以改性环氧树脂作为主要成膜物，利用活性稀释增韧剂实现无溶剂化。赋予涂层良好的粘接力，优异的化学稳定性和机械性能。

1、环氧富锌底漆，该产品防腐性能优异、机械性能好、附著力强，具有导电性和阴极保护作用。一道成膜在75um以上，可用作车间预涂底漆。其厚膜在15-25um时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。

2、环氧底漆除兼溶剂性环氧涂料的优良绝缘性、优异的化学稳定性，在粘接力、韧性、冲击强度、耐剥离强度方面有了很大的提高。施工中无溶剂挥发，一次成膜度可达200μm以上，无针孔弊病。节省能源，保护环境。无溶剂环氧涂料具有强度大，固体含量高、防蚀性能好、施工工序简单、无环境污染等众多优点。主要应用于城市管道防腐、埋地管道内外防腐、补口、弯头、管体埋地管道防腐大修等重防腐领域。底漆的作用是防止不同材质的物体受到不同介质的腐蚀、起封闭和隔绝外界腐蚀介质的侵入物体表面。一般环氧底漆主要是通过隔绝、屏蔽作用来保护底材，环氧富锌底漆则不同，富锌底漆中锌粉的化学性比较活泼，会优先与腐蚀介质发生反应，从而保护底材不被腐蚀，这就是富锌底漆的阴极保护作用。

另外，富锌底漆中，锌粉的含量高低是决定富锌底漆品质的一个重要指标，以卓月环氧富锌底漆为例，含锌量30%和70%价格悬殊近10元一公斤，所以大家在采购富锌底漆时要多加注意。主要区别是含不含锌粉（锌粉的含量分为30%、50%、70%）环氧富锌底漆和环氧漆两者的性能，用途，组成都是有区别的呢，可以根据两者的产品简介，就能轻易区别两者的差别了。
